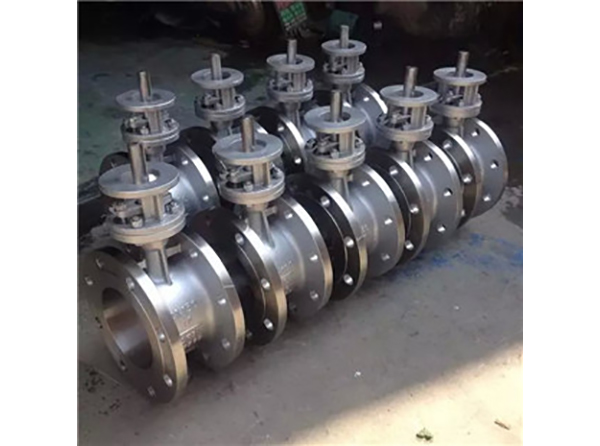

多層次金屬硬密封不銹鋼蝶閥
三偏心多層次金屬硬密封蝶閥適用于介質溫度≤65的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截斷流體，密封性能可靠，是通用蝶閥向中壓高壓領域的延伸和發展。
產品詳情
多層次金屬硬密封不銹鋼蝶閥主要技術參數：
公稱通徑 ：DN(100-3000)；
公稱壓力：0.6、 1.0、 1.6、2.5；
試驗壓力：分為殼體強度試驗(0.9、1.5、2.4、3.75),
密封試驗0.66、1.1、1.76、2.75),
氣密性試驗（0.6、0.6、0.6、0.6）；
適用介質；水、蒸汽、油品、酸類腐蝕性介質等及粉塵顆粒物等；
驅動形式；手柄、渦輪、電動、氣動；
多層次金屬硬密封不銹鋼蝶閥主要零部件材料:
閥體；碳鋼、不銹鋼、鉻鋼、合金鋼；
蝶板；碳鋼、不銹鋼、鉻鋼、合金鋼；
密封圈；316不銹鋼+柔性石墨、聚四氟乙烯；
閥桿；45#、2Cr13、不銹鋼、鉻鉬鋼；
填料；柔性石墨、聚四氟乙烯
多層次金屬硬密封不銹鋼蝶閥主要尺寸參數
公稱通徑DN | L | D | D1 | n-d（mm） | H1 | H2 | 質量 | |
PN1.6 | PN1.6 | |||||||
50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 |
65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 |
80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 |
100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 |
125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 |
150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 |
200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 |
250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 |
300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 |
350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 |
400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 |
450 | 222 | 615 | 565 | 16-26 | 327 | 420 | 242 | |
500 | 229 | 671 | 620 | 20-26 | 352 | 480 | 279 | |
600 | 267 | 780 | 725 | 20-30 | 446 | 560 | 396 | |
700 | 292 | 895 | 840 | 24-30 | 486 | 610 | 596 | |
