產品詳情

渦輪蝶閥-渦輪溝槽信號蝶閥特點：

信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

渦輪蝶閥-渦輪溝槽信號蝶閥工作原理

1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。

2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。

3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：

a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。

b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

渦輪蝶閥-渦輪溝槽信號蝶閥主要技術參數:

渦輪蝶閥-渦輪溝槽信號蝶閥主要零件材料:

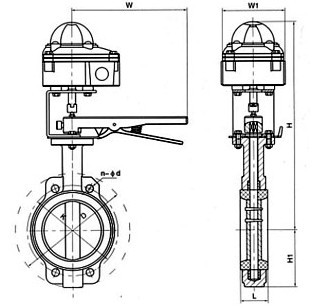

渦輪蝶閥-渦輪溝槽信號蝶閥結構圖

渦輪蝶閥-渦輪溝槽信號蝶閥主要外形連接尺寸:

渦輪蝶閥-渦輪溝槽信號蝶閥使用注意事項

1、本蝶閥可以安裝在空間任意位置管路上。

2、蝶閥的安裝位置應保證使用、維修和更換的方便。

3、本蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。

4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。

5、蝶閥安裝前應進行以下工作：

a、仔細核對使用情況是否與本蝶閥性能規范相符合。

b、清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉蝶板。

c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。

6、蝶閥在管路夾緊時，注意連接力是否均勻可靠。

7、蝶閥安裝后，進行管路強度試壓時，閥板必須處于開啟位置。

8、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：

a、蝶閥閥座及O型密封圈是否損傷。

b、閥板密封面的密封性能。

c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。

d、蝶閥檢修裝配后，應按要求進行密封性能試驗。

f、每次檢修后，應將情況詳細記錄以備查考。
